羽毛球場標準場地為長方形場地，長度為13.40米，雙打場地寬為6.10米，單打場地寬為5.18米。按國際比賽規定羽毛球場地高度要求最小為12m，燈具安裝高度至少12m，整個球場上空空間最低9米以?xún)?nèi)，不得有任何橫梁或其它障礙物，球場四周2米以?xún)?nèi)不得有任何障礙物。任何并列的兩個球場之間，最少應有2米的距離。羽毛球場燈光要求根據羽毛球場場地尺寸和羽毛球場照度要求進行布燈。

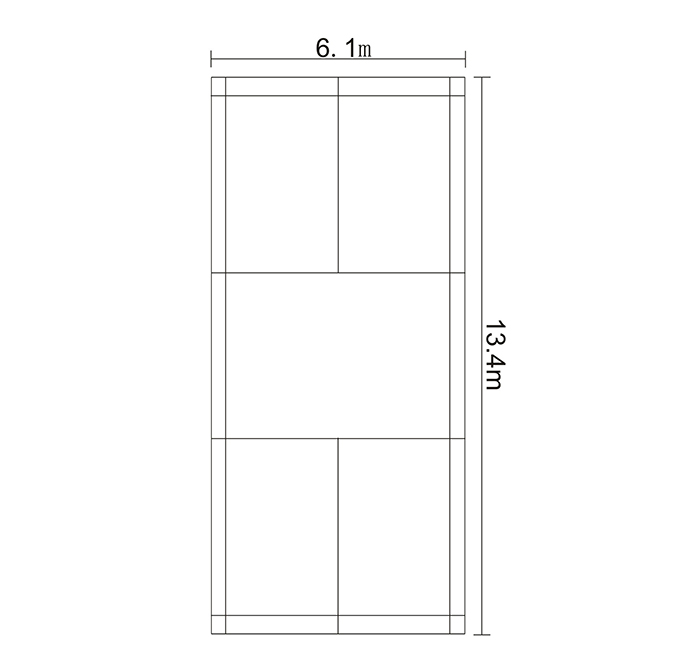

羽毛球場尺寸圖
羽毛球場照度要求是根據使用功能等級劃分，如訓練和娛樂活動，業余比賽、專業訓練，專業比賽，TV轉播國家、國際比賽等。具體羽毛球場地照度標準參數表如下，可根據具體的照度要求進行對羽毛球場燈進行布局。
我國羽毛球場的照明標準
| 等級 | 使用功能 | 照度 | 照度均勻度 | 光源 | 眩光指數GR | ||||||||
| Eh | Evmai | Evaux | Uh | Uvmin | Uvaux | Ra | Tcp(K) | ||||||
| U1 | U2 | U1 | U2 | U1 | U2 | ||||||||
| Ⅰ | 訓練和娛樂活動 | 300 | — | — | — | 0.5 | — | — | — | — | ≥65 | — | ≤35 |
| Ⅱ | 業余比賽、專業訓練 | 750/500 | — | — | 0.5/0.4 | 0.7/0.6 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
| Ⅲ | 專業比賽 | 1000/750 | — | — | 0.5/0.4 | 0.7/0.6 | — | — | — | — | ≥65 | ≥4000 | ≤30 |
| Ⅳ | TV轉播國家、國際比賽 | — | 1000/750 | 750/500 | 0.5/0.4 | 0.7/0.6 | 0.4/0.3 | 0.6/0.5 | 0.3 | 0.5/0.4 | ≥80 | ≥4000 | ≤30 |
| Ⅴ | TV轉播重大國際比賽 | — | 1400/1000 | 1000/750 | 0.6/0.5 | 0.8/0.7 | 0.5 | 0.7/0.5 | 0.3 | 0.5/0.4 | ≥80 | ≥4000 | ≤30 |
| Ⅵ | HDTV轉播重大國際比賽 | — | 2000/1400 | 1400/1000 | 0.7/0.6 | 0.8 | 0.6/0.4 | 0.7/0.6 | 0.4/0.3 | 0.6/0.5 | ≥90 | ≥5500 | ≤30 |
| — | TV應急 | — | 1000/750 | — | 0.5/0.4 | 0.7/0.6 | 0.4/0.3 | 0.6/0.5 | — | — | ≥80 | ≥4000 | ≤30 |
國際體育聯合會（GAISF）羽毛球場的照明標準
| 類型 | EH(lx) | Evmai(lx) | Evsec(lx) | 水平照度均勻度 | 垂直照度均勻度 | Ra | Tk(K) | |||
| U1 | U2 | U1 | U2 | |||||||
| 業余水平 | 體能訓練 | 150 | — | — | 0.4 | 0.6 | — | — | 20 | 4000 |
| 非比賽、娛樂活動 | 300/250 | — | — | 0.4 | 0.6 | — | — | 65 | 4000 | |
| 國內比賽 | 700/600 | — | — | 0.5 | 0.7 | — | — | 65 | 4000 | |
| 專業水平 | 體能訓練 | 300 | — | — | 0.4 | 0.6 | — | — | 65 | 4000 |
| 國內比賽 | 1000/800 | — | — | 0.5 | 0.7 | — | — | 65 | 4000 | |
| TV轉播的國內比賽 | — | 1000/700 | 750/500 | 0.5 | 0.7 | 0.3 | 0.5 | 65 | 4000 | |
| TV轉播的國際比賽 | — | 1250/900 | 1000/700 | 0.6 | 0.7 | 0.4 | 0.6 | 65,最好80 | 4000 | |
| 高清晰度HDTV轉播 | — | 2000/1400 | 1500/1050 | 0.7 | 0.8 | 0.6 | 0.7 | 80 | 4000 | |
| TV應急 | — | 1000/700 | — | 0.5 | 0.7 | 0.3 | 0.5 | 65,最好80 | 4000 | |
根據以上羽毛球場場地照度要求，球場照明使用SN01羽毛球場專用燈為例作出具體案例布局：
羽毛球場使用功能為：專業訓練、業余比賽。
整體尺寸：長45m，寬38m，高13m
球場尺寸：長13.4m，寬6.1m（內置10個羽毛球場）

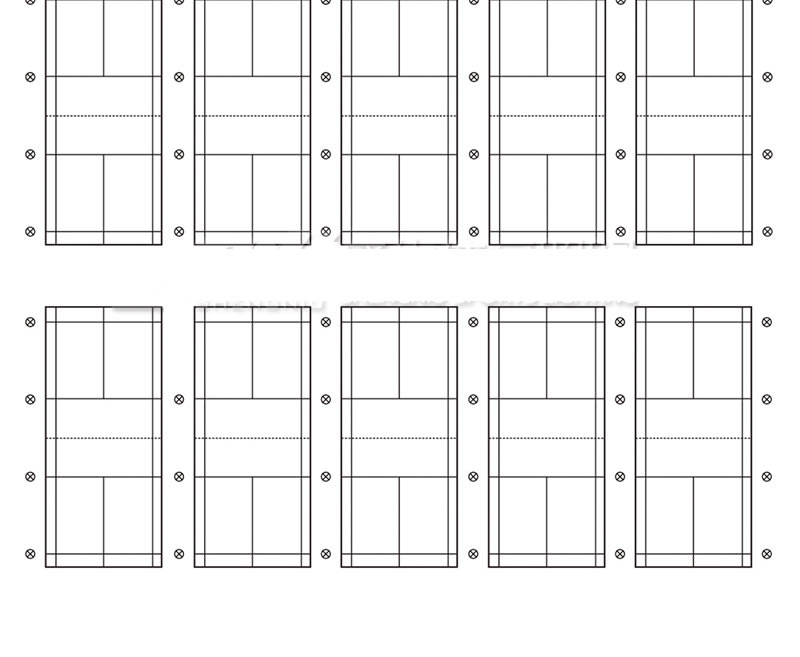

平面圖
室內羽毛球場燈照度布置需要根據實際場地安裝高度要求，以及亮度要求進行，所以不同安裝高度和亮度要求得出的照度方案也不一。
